Командоконтроллеры для крановой техники: серии ККТ, ККП, кресло-пульты
Командоконтроллеры крановые серии ККТ: ККТ 61 (силумин), ККТ 62 (силумин), ККТ 63 (силумин), ККТ-65, ККТ-68, ККТ-61,62,63 (пластмас). Контроллеры ККП: ККП 1100, ККП 1200, ККП 1300, ККП-1400, ККП 1500. Кресло-пульты.

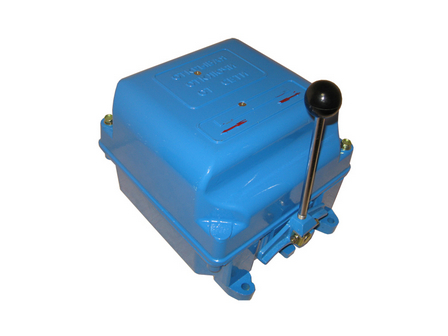

Контроллеры серии ККТ
Контроллеры кулачковые крановые серии ККТ предназначены для пуска, регулирования скорости вращения и реверсирования крановых двигателей переменного тока путем изменения схемы главной цепи, а также величины включенных в электрическую цепь сопротивлений.
Технические характеристики контроллеров ККТ
Тип | Число положений | Максимально допустимый ток при ПВ 40%, А | Максимальная мощность двигателя при ПВ 40%, Квт | ||
Вперед подъем | Назад спуск | 220В | 380-500В | ||
ККТ-61А | 5 | 5 | 100 | 22 | 30 |
ККТ-62А | 5 | 5 | 100 | 2х22 | 2х30 |
ККТ-63А | 1 | 1 | 75 | 11 | 15 |
ККТ-65А | 5 | 5 | 100 | - | 30 |
ККТ-68А* | 5 | 5 | 155 | 50 | 80 |
ККТ-69А* | 4 | 4 | 120 | - | 55 |

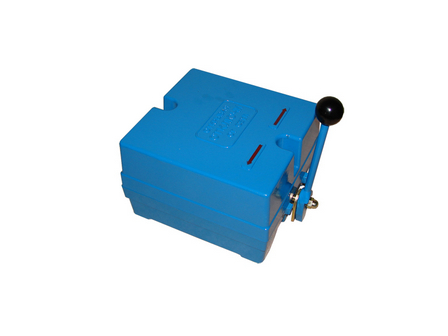

Контроллеры ККП
Командоконтроллеры ККП предназначены для дистанционного электрического управления аппаратами комплектных низковольтных устройств в крановых электроприводах постоянного и переменного тока поворотно-кратковременного режима.
Серия ККП-1000 включает в себя более 80 типоисполнений, отличающихся по диаграмме включения контактов. Конструкция позволяет применять их как с корпусными деталями, так и без них (например, для встраивания в пульты).
Командоконтроллер состоит из основания, отлитого из алюминиевого сплава; кулачкового барабана и коммутационных элементов.
Кулачковый барабан представляет собой стальной вал с закрепленными на нем пластмассовыми фасонными шайбами, который вращается в шариковых подшипниках.
Коммутационное устройство командоконтроллера имеет пластмассовую рейку, на которой крепятся неподвижные контакты, рычаги с подвижными контактами и пружины. Зажимы для внешних присоединений расположены на внешней стороне рейки. Поворот кулачкового барабана осуществляется с помощью рукоятки, насаженной на выходящий из основания конец вала. Ввод провода в контроллеры осуществляется через отверстия в основании.
Технические характеристики контроллеров ККП
Серия контроллера | Ток продолжительного режима при ПВ 40%, А | Включаемый ток, А | |
Переменное напряжение до 500 В | Постоянное напряжение 110, 220, 440 В | ||
Контроллер ККП-1000А | 25 | 50 | 25 |
Технические характеристики контроллеров ККП
Серия контроллера | Отключаемый ток, А | Коммутационная износостойкость, циклы ВО | Механическая износостойкость, циклы ВО | Масса, кг | |||
Переменное напряжение до 500В | Постоянное напряжение, В | ||||||
110 | 220 | 440 | |||||
Контроллер ККП-1000А | 25 | 2,5 | 2,0 | 0,5 | 1 млн | 10 млн | 9 |

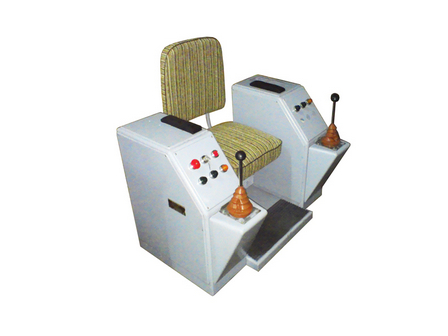

Кресло-пульты
Пульты управления краном типа DVP-15 и DKU-S1 это аппараты, служащие для управления портальным, козловым или мостовым краном, совершающим 4 или 5 видов основных перемещений.
