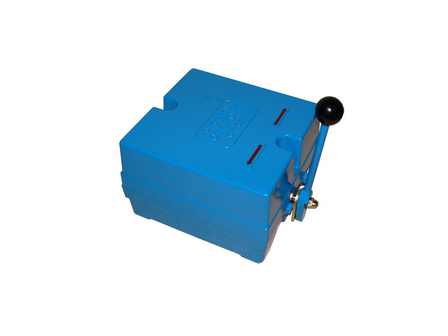

Командоконтроллеры для крановой техники: серии ККП
Командоконтроллеры ККП предназначены для дистанционного электрического управления аппаратами комплектных низковольтных устройств в крановых электроприводах постоянного и переменного тока поворотно-кратковременного режима.
Серия ККП-1000 включает в себя более 80 типоисполнений, отличающихся по диаграмме включения контактов. Конструкция позволяет применять их как с корпусными деталями, так и без них (например, для встраивания в пульты).
Командоконтроллер состоит из основания, отлитого из алюминиевого сплава; кулачкового барабана и коммутационных элементов.
Кулачковый барабан представляет собой стальной вал с закрепленными на нем пластмассовыми фасонными шайбами, который вращается в шариковых подшипниках.
Коммутационное устройство командоконтроллера имеет пластмассовую рейку, на которой крепятся неподвижные контакты, рычаги с подвижными контактами и пружины. Зажимы для внешних присоединений расположены на внешней стороне рейки. Поворот кулачкового барабана осуществляется с помощью рукоятки, насаженной на выходящий из основания конец вала. Ввод провода в контроллеры осуществляется через отверстия в основании.
Технические характеристики контроллеров ККП
Серия контроллера | Ток продолжительного режима при ПВ 40%, А | Включаемый ток, А | |
Переменное напряжение до 500 В | Постоянное напряжение 110, 220, 440 В | ||
Контроллер ККП-1000А | 25 | 50 | 25 |
Технические характеристики контроллеров ККП
Серия контроллера | Отключаемый ток, А | Коммутационная износостойкость, циклы ВО | Механическая износостойкость, циклы ВО | Масса, кг | |||
Переменное напряжение до 500В | Постоянное напряжение, В | ||||||
110 | 220 | 440 | |||||
Контроллер ККП-1000А | 25 | 2,5 | 2,0 | 0,5 | 1 млн | 10 млн | 9 |
