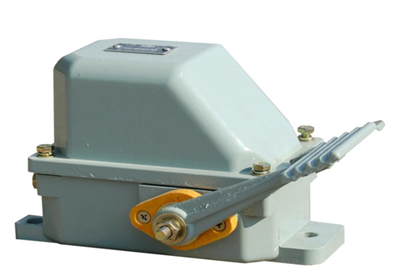

Выключатели концевые НВ 701
1. Назначение.
Выключатель концевой серии НВ-701 (далее - «выключатель»), предназначен для коммутации электрических цепей управления переменного и постоянного тока. Выключатели приводятся в действие управляющими упорами (кулачками) в определенных точках пути контролируемого объекта.
Вид климатического исполнения У1 по ГОСТ 15150-69.
2. Технические характеристики.
Основные параметры и характеристики выключателей приведены в таблице 1.
Ток продолжитель-ного режима, А | Включаемый переменный ток, напряжение до 500 В, А | Включаемый постоянный ток, напряжение 110, 220, 440 В, А | Отключаемый переменный ток, напряжение до 500 В, А | Отключаемый постоянный ток, напряжение 110, 220, 440 В, А |
| 10 | 50 | 25 | 10 | 2,0/1,5/0,5 |
Классификация привода выключателей указана в таблице 2.
Таблица 2.
Тип | Число рабочих положений | Тип привода | Фиксация | Максимальная скорость привода, м/мин |
НВ-701 | 2 | Педаль | Самовозврат педали в нулевое положение |
2.1 Рабочее положение выключателей в пространстве – лапами вниз;
2.2 Степень защиты выключателей - IP44;
2.3 Максимальная частота включений до 600 в час;
2.4 Усилие необходимое для привода выключателей, - 100 Н;
2.5 Механическая износостойкость не менее 106 циклов В-О;
2.6 Масса выключателей - 2,7 кг.
