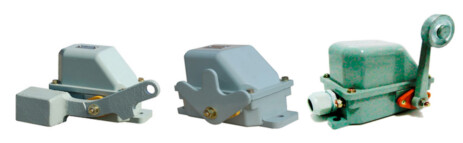

Выключатель концевой серии КУ-700
1. Назначение.
Выключатель концевой серии КУ-700 (далее - «выключатель»), предназначен для коммутации электрических цепей управления переменного и постоянного тока. Выключатели приводятся в действие управляющими упорами (кулачками) в определенных точках пути контролируемого объекта.
Вид климатического исполнения У1 по ГОСТ 15150-69.
2. Технические характеристики.
Основные параметры и характеристики выключателей приведены в таблице 1.
Ток продолжительного режима, А | Включаемый переменный ток, напряжение до 500 В, А | Включаемый постоянный ток, напряжение 110, 220, 440 В, А | Отключаемый переменный ток, напряжение до 500 В, А | Отключаемый постоянный ток, напряжение 110, 220, 440 В, А |
| 10 | 50 | 25 | 10 | 2,0/1,5/0,5 |
Классификация привода выключателей указана в таблице 2.
Тип | Число рабочих положений | Тип привода | Фиксация | Максимальная скорость привода, м/мин |
КУ-701 | 3 | Рычаг с роликом | Самовозврат рычага | 150 |
КУ-703 | 2 | Груз с противовесом | Фиксация в крайних положениях | не ограничена |
КУ-704 | 3 | Рычаг пластинчатый W-образный | Фиксация в каждом положении | 100 |
КУ-706 | 2 | Два рычага с роликами | Фиксация в крайних положениях | 300 |
2.1 Рабочее положение выключателей в пространстве – любое;
2.2 Степень защиты выключателей - IP44;
2.3 Максимальная частота включений до 600 в час;
2.4 Усилие необходимое для привода выключателей, - 100 Н (выключателя типа КУ-704 – 200 Н);
2.5 Механическая износостойкость не менее 106 циклов В-О;
2.6 Масса выключателей - 2,7 кг.
